Zakladač
Printer
Automatické doladenie pozície šablóny pomocou “fiducials” pre dosiahnutie maximálnej presnosti nanesenia pasty.
HSP 4796
Vysokorýchlostný osádzací stroj UNIVERSAL®(SANYO) HSP 4796, umožňuje osádzanie SMD komponentov od veľkosti 0201, rýchlosťou až 36 000 komponentov za hodinu.
GSM2
Reflow
Reflow pec VITRONICS UNITHERM SMR 8OO, má 8 vyhrievacích a 2 dochladzovacie, navzájom nezávislé zóny. Teplotná krivka je stabilizovaná a riadená počítačom. Max. dosiahnuteľná teplota je 350°C.
Dopravníkový systém Dopravníkový on-line systém spája jednotlivé zariadenia v linke a slúži naprepravu DPS medzi nimi. Každý dopravník je riadený vlastným PLC kontrolérom pričom s jednotlivými zariadeniami komunikuje zbernicou SMEMA1. Dosky prepravuje šetrne, bez otrasov a vytvára logické čakacie slučky podľa momentálnej vyťaženosti nasledujúceho zariadenia.English
Printer
Automatické doladenie pozície šablóny pomocou “fiducials” pre dosiahnutie maximálnej presnosti nanesenia pasty.
HSP 4796
Vysokorýchlostný osádzací stroj UNIVERSAL®(SANYO) HSP 4796, umožňuje osádzanie SMD komponentov od veľkosti 0201, rýchlosťou až 36 000 komponentov za hodinu.
GSM2
Reflow
Reflow pec VITRONICS UNITHERM SMR 8OO, má 8 vyhrievacích a 2 dochladzovacie, navzájom nezávislé zóny. Teplotná krivka je stabilizovaná a riadená počítačom. Max. dosiahnuteľná teplota je 350°C.
Dopravníkový systém Dopravníkový on-line systém spája jednotlivé zariadenia v linke a slúži naprepravu DPS medzi nimi. Každý dopravník je riadený vlastným PLC kontrolérom pričom s jednotlivými zariadeniami komunikuje zbernicou SMEMA1. Dosky prepravuje šetrne, bez otrasov a vytvára logické čakacie slučky podľa momentálnej vyťaženosti nasledujúceho zariadenia.

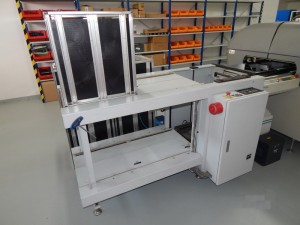

Podávač dosiek – LOADER
Prvý stroj našej linky je automatický zásobníkový podávač dosiek FUJI RMUC-4040 ktorý na jeden krát dokáže pojať 150 panelov DPS a následne ich automaticky dávkovať do linky podľa potreby, bez nutnosti ďalšieho zásahu operátora.

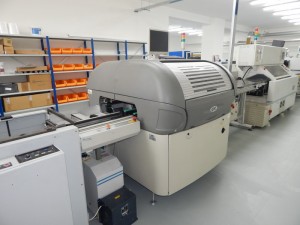

Sieťotlačový automat – DEK ELA – PRINTER
Ako druhý stroj našej „High Speed“ linky je printer DEK ELA, slúžiaci na nanášanie spájkovacej pasty na dosku plošného spoja. Nanášanie je prevádzané pomocou vopred zhotovenej šablóny. Ide o pomerne jednoduchý, ale spoľahlivý stroj, ktorý dokáže nanášať spájkovaciu pastu v presnosti +0.05mm.
Osadzovací automat – HSP4796A
Tretí stroj v poradí je náš najrýchlejší „osádzač“ HSP (High Speed Placement) značky SANYO. Aj keď je staršieho dáta výroby, nie je to žiadny lenivec, dokáže osádzať rýchlosťou až 36 000 komponentov za hodinu. K tomu mu pomáha 16 rotačných hláv z ktorej každá nesie 5 druhov nozlov, čo umožňuje okrem iného aj osádzanie puzdier MELF alebo puzdier tých najmenších rozmerov (01005, 0201 a pod.). Precízne a dômyselné spracovanie Japonských inžinierov je pri tomto stroji zárukou vysokej spoľahlivosti a pozoruhodnej presnosti osádzania až +0.01mm. Je určený predovšetkým na osádzanie rozmerovo menších a často sa opakujúcich súčiastok na DPS.

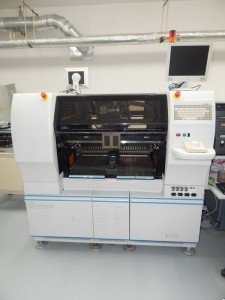

Osadzovací automat – GSM 2-FlexJet
Náš v poradí štvrtý stroj a zároveň druhý osadzovací je GSM 2 Flex Jet od Amerického výrobcu Universal Instrument. Ako názov napovedá ide o veľmi flexibilný stroj, ktorý dokáže osadiť širokú škálu komponentov rôznych tvarov, púzdier a veľkostí. Má dve osádzacie hlavy z ktorých je každá vybavená siedmimi nozlami a vlastným kamerovým kontrolným systémom. Pri maximálnom vyťažení osádza rýchlosťou takmer 20 000 komponentov za hodinu.

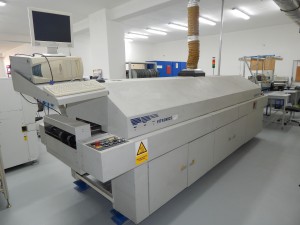

Pretavovacia pec-VITRONICS SMR800
Na konci linky sa nachádza reflow Vitronics Unitherm SMR800. Je vybavená ôsmimi vyhrievacími a dvoma chladiacimi zónami s počítačovo riadenými teplotnými profilmi. Spájkovacia pasta je pretavovaná horúcim vzduchom, ktorého teplotu je možné nastaviť na každej zóne nezávisle do 350 stupňov celzia.
Správnosť nastavenia teplôt je zaistená kalibráciou pece, pomocou logovacieho zariadenia DATAPAQ 9061A.

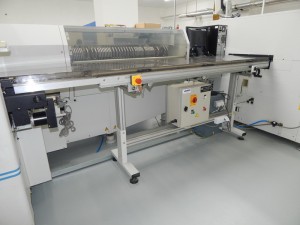

Dopravníky
Dopravníkový on-line systém spája jednotlivé zariadenia v linke a slúži na prepravu DPS medzi nimi. Každý dopravník je riadený vlastným PLC kontrolérom pričom s jednotlivými zariadeniami komunikuje zbernicou SMEMA1. Dosky prepravuje šetrne, bez otrasov a vytvára logické čakacie slučky podľa momentálnej vyťaženosti nasledujúceho zariadenia.
